洗濯機用
混合栓水漏れ
【開閉バルブ交換】

こんにちは、管理人のomoroyaです。



洗濯機に使っている混合栓の水側から水がしたたり落ちている・・・。

ハンドルをしっかりしめても水がしみだしてきている状態。

こりゃ、「パッキンがいかれたな」と思いさっそく自分で交換することに。

メモとして一通りの作業を写真とともに残しておきます。



交換部品はこちら。

パッキンのみの交換を考えたが総合的に判断しバルブごと交換。



スポンサーリンク

はじめに

まずは交換部品をさがさねばなりません。

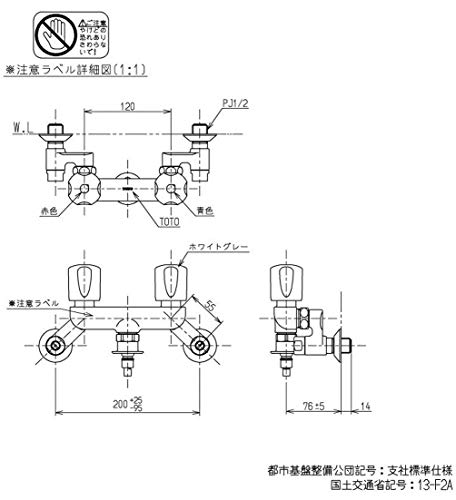

こちらが水漏れしている混合栓。

mixing-tap



型番を確認。

mixing-tap-model-number



混合栓の型番は「TW20-1R」。



上記型番の交換部品は以下。

■パッキンであるOリングは「TH91851E」。



■バルブごと交換なら「TH737」。



ここで悩むんです。

Oリングのパッキンだけ交換であれば、メーカー希望小売価格は・・・。

120円(税込み132円)

しか~し、ネットで購入しようとするとどうしても1000円程度にはなってしまいます。
※送料必要だったり、送料込みのお値段になってます・・・。



ちなみにバルブが2000円(送料込み)ちょっと手前で購入できます。

管理人考えた末、バルブごと交換することに。

10年以上使いカルキなどが付着してバルブもかなりきていると判断。

プラス数百円でバルブごと交換できるならとバルブを選択!

これでまた10年使えたら安いでしょう。



購入した開閉バルブ TH737

購入した開閉バルブがこちら。

open-close-valve-part



正式名称は「開閉バルブ部(TH737)」。

ちなみに、真ん中あたりにある黒いパッキンがOリング(TH91851E)。

open-close-valve-part

open-close-valve-part





バルブ交換作業 工具一覧

交換作業に入っていく前に工具の確認。

必要な部品、工具一覧です。

  • 開閉バルブ部(TH737)
  • プラスドライバー

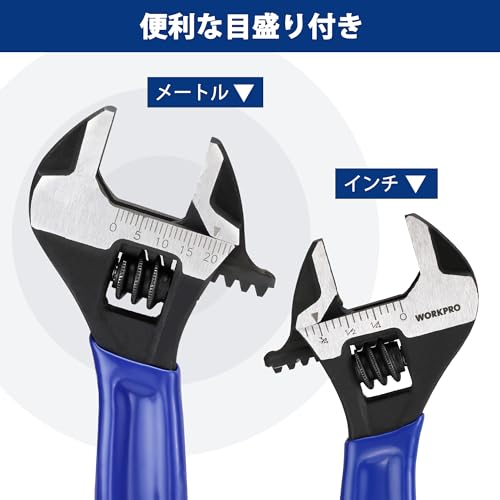

  • モンキーレンチ(スパナなど)
  • 小さいマイナスドライバー(似たようなものでOK)

tool-list

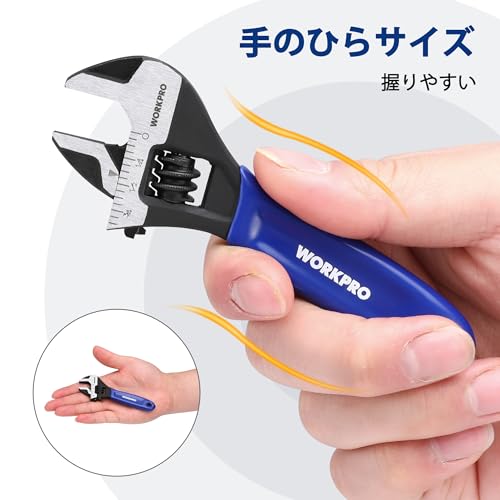

モンキーレンチが手元にない場合・・・

100均にGo!売ってます。

最近の100均は何でもあります!



バルブ交換作業 TH737

さっそくバルブ交換作業に入ります。

まず、重要なことは元栓を閉めること!

これをしないと噴水状態です・・・。

忘れずに元栓を閉めましょう!



さらに注意点が1つ!

元栓を閉めても残り水がでできます。

近くにあるどこかの蛇口を開けておきましょう!

これをしないと開閉バルブを外したときに水があふれてきます!



1.青キャップをはずす

まずは写真の青キャップを外しまししょう。

ここで使うのが小さいマイナスドライバー。
※はずせれば何でもOKです。

穴に挿入してカパッとはずしてください。

tap-water-leak-replacement-06



外すとプラスのネジが見えます。

tap-water-leak-replacement-07



2.ハンドルをはずす

ここで、プラスドライバーの登場。

ネジをはずしてハンドルはずします。

↓ハンドルをはずした状態。

tap-water-leak-replacement-08



次に半透明のキャップを手で引っこ抜きます。

簡単に抜けます。

開閉バルブがカルキやらなにやらで真っ黒です・・・。

tap-water-leak-replacement-09



3.古い開閉バルブをはずす

ここでモンキーレンチの登場です。

開閉バルブにモンキーレンチをセットしてはずしましょう。(反時計回り)

何年も使ったものだと固着している可能性があるのでモンキーレンチをセットしてハンマーなどで軽くたたくと良いでしょう。

外した状態がこちら。

water-leak-replacement-10



4.新しい開閉バルブをセット

新しい開閉バルブ(TH737)をセットします。

手で回せるところまで回して、最後にモンキーレンチで閉めましょう。

セットした状態がこちら。

新品は綺麗です。

tap-water-leak-replacement-11



ハンドルをセットして元に戻す

あとは、ハンドルをセットして元の状態に戻せば完了です。

まずは、半透明キャップをもどします。

tap-water-leak-replacement-12



次にハンドルを戻してネジを締めます。

tap-water-leak-replacement-13



忘れずに「青キャップ」を戻しましょう。

tap-water-leak-replacement-14



以上で完了です。

作業時間は10分もかかりません。

簡単にできるので、自分で交換するのはありです!

ただし、元栓閉めるのは忘れずに。(水抜きも!)



新旧開閉バルブ 比較

せっかく交換したので10年越えの開閉バルブと新品のバルブの比較。

左が10年以上使った開閉バルブ。

右側が新品の開閉バルブ。

開閉バルブごと交換して正解です!

old-new-open-close-valves



新品の開閉バルブに交換したことで当然水漏れはなし。

プラスで良かったことがあります。

ハンドルの回し具合がスムーズに!

10年も使っていればバルブごと交換おすすめです!



まとめ

水道の水漏れ。

やってみると案外簡単に交換が可能です。

パッキン交換だけで済む場合もありますが長年使用しているなら開閉バルブごと交換おすすめです。

  • 長い年月使うこと
  • ハンドルもスムーズに回るようになる

何よりも水漏れの心配が完全になくなります。



簡単なので、ぜひ開閉バルブ交換作業に挑戦してみましょう!
