Arduino 入門
番外編 14
【ブレッドボード用電源モジュール】

こんにちは管理人のomoroyaです。

本記事は、Arduino 入門 番外編 14 【ブレッドボード用電源モジュール】です。

本記事は、電源モジュールの使い方についての解説します。



arduino 入門 番外編はarduinoの基本的なことを書いていく方向性にしたいと考えています。



電流の大きい電子部品を使用する場合など、Arduinoからの電源供給ではなく別に電源供給がしたいといったことがでてきます。



そんな時に便利なのが電源モジュール。

しかも、学習、試行などにはブレッドボードに対応しているものがあると何かと便利です。

入門編でもDCモーター使用時に使っています。



arduinoを早速始めたいんだ!というかたは下記の入門編をお読みください。



本Lesson解説で使用しているのはArduino互換品です。

互換品とは言え、Arduinoはオープンソースであり複製して販売するのもライセンス的に問題なし。

そのため互換品の品質も悪くなく、それでいて値段は安いです。

正規品本体の値段程度で豊富な部品が多数ついています。



正規品の本体単品がほしい方はこちらとなります。



スポンサーリンク

電源モジュール 仕様

私が学習、試行に使用しているELEGOO UNO キットには電源モジュールが梱包されています。

Amazonにて、ほぼ同じ仕様のものが購入可能。

しかも、結構安いです。

型番は「MB102」。



こちらは、複数個で発売元が異なりますが同じです。
※Amazonが発送してくれます。



項目仕様
入力電圧6.5V ~ 9.0V(DC) / USB電源の2系統
出力電圧3.3V / 5.0V
最大出力電流700mA
接続端子1(ブレッドボードと接続)2つ
それぞれ独立してOpen(0.0V) / 3.3V / 5.0V 供給可能
接続端子2(モジュール基板上から)4つ
3.3V / 2つ、5.0V / 2つ
メス型ジャンパーワイヤーなどで取り出し
電源表示LEDの点灯でON/OFF確認可能
電源スイッチあり

ELEGOOの付属品、Amazonで購入可能な型番MB102ともに上記の仕様は同じです。

同じ会社が作っている?のかもしれませんね。



電源モジュール ブレッドボードと接続

電源モジュールですが、ブレッドボードに挿せるようなっています。

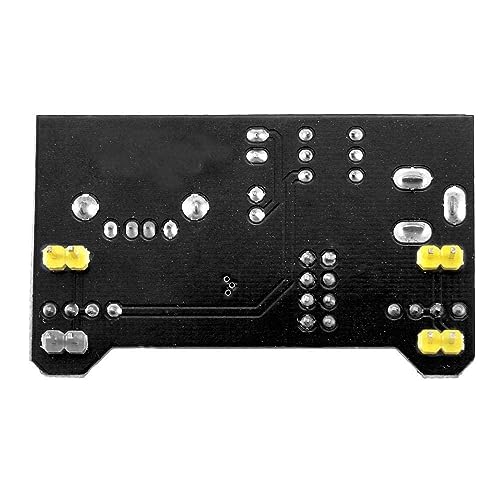

表面と裏面の写真がこちら。

arduino-extra-edition-13-01

arduino-extra-edition-13-02



裏面の黄色枠の箇所をブレッドボードに挿すことで利用可能です。

設定したジャンパーによって、ブレッドボードの上下のレールに電源が供給されます。



挿した所がこちら。

ブレッドボードの電源レールの+、-電源モジュールの+、-が合うように接続します。

arduino-extra-edition-13-02a



電源モジュール ジャンパーの設定

ジャンパーの設定を以下に示します。

電源モジュール仕様の接続端子1です。



左側のジャンパー設定を3.3V、右側を5.0Vとした場合。

arduino-extra-edition-13-03



左側のジャンパー設定を5.0V、右側を5.0Vとした場合。

arduino-extra-edition-13-04



左側のジャンパー設定を5.0V、右側をOPENとした場合

ジャンパーの真ん中に挿した場合、+端子はOPEN、-端子はGNDとなります。

arduino-extra-edition-13-05



というように、色んな組み合わせで電源供給することができます。

組み合わせは自由です。



電源モジュール基板上の電源について

電源モジュール基板上の電源についても説明しておきます。

電源モジュール仕様の接続端子2です。



写真に示すように、供給できる電源が4つあります。

3.3Vが2つ、5.0Vが2つとなります。

メス型のジャンパーワイヤーなどで接続します。



黄枠:3.3V
赤枠:5.0V

上側端子:電源端子
下側端子:GND端子

arduino-extra-edition-13-06



電源モジュールへ電源供給について

電源モジュールへの電源供給は、DCプラグもしくはUSB電源を利用します。

DCプラグへの供給は6.5V~9V程度の入力電圧が必要となります。



基板上に「AMS1117」のリニアレギュレータが2つ実装されています。
それぞれ、3.3Vと5.0Vの降圧型のリニアレギュレータとなっています。
3.3Vのリニアレギュレータの入力仕様が4.8V。
5.0Vのリニアレギュレータの入力仕様が6.5V。
DCプラグの入力に6.5V以上必要となっているのはこのためです。

arduino-extra-edition-13-07



Wikipedia リニアレギュレータ
リニアレギュレータは、レギュレータの一種で抵抗や半導体素子の電圧降下を利用して電圧の安定した電源を供給する安定化電源回路である。



USB電源を利用した場合、5.0VはUSB電源からそのまま供給されます。

3.3Vはリニアレギュレーターで降圧されて供給されることになります。



学習、試行程度であれば、写真に示すように9Vの電池で供給するのが簡単です。

ただし、大電流を扱う場合は電池がすぐに放電してしまいます。

下記ページに定電流連続放電時の持続時間の表がありますので参考にしてみてください。

[アルカリ・マンガン] 乾電池の電池容量はどれ位? PZ29060 - 乾電池 - Panasonic



arduino-extra-edition-13-08



長時間使うことを想定している場合はACアダプタを使うなどしてください。



電源モジュールの詳細回路図を確認したいという方は、Amazonの下記商品の画像に回路図が載っていますので確認してみてください。



まとめ

Arduino 入門 番外編 14 【ブレッドボード用電源モジュール】

いかがだったでしょうか?

Arduinoと電子部品の電源を分けることで、Arduinoの損傷を防ぐことに繋がります。

また、大電流を必要とする電子部品を使う場合も重宝します。

ぜひ、何個かは確保しておきたい電子部品です。



次回の番外編も、Arduinoの基本的なことについて情報発信したいと考えています。
