こにんちは、管理人のomoroyaです。

センサーの使い方の基本を学習する入門編。

Lesson 33から復活中です。

世の中には、まだまだ色々なセンサーがあります。

これからも、色々なセンサーで遊んでいきます。

本記事はLesson 34 【振動センサ・振動スイッチ】です。

本Lessonで使用する「振動センサ」は「振動スイッチ・Vibration switch」「衝撃センサ・Shock Sensor」とも呼ばれます。

センサといいつつ、動作を考えるとスイッチと言った方がしっくりくるかもしれません。

Lesson 08で学習した、「チルトスイッチ・チルトセンサ」いわゆる傾斜センサとイメージは一緒です。

使用するセンサ型番は「SW-18015」または「SW-18015P」。

構造だけで言えば、針金2本で自分でも作れるような構造です。

本Lessonで使用する振動センサは以下と同じものになります。

基板に実装されていますが、センサ単体でもかまいません。

uxcell 振動スイッチセンサーモジュール KY-002 SW-18015Pショック振動スイッチセンサーモジュールアルドゥイーノ用 5個入り

uxcell

高いものではないので、間違ってもぼったぐり値段のものは購入しないでください！

送料との見合いになりますが・・・

日本にある電子部品パーツ専門店から購入した方が安い場合もあります

Arduino入門編の解説にて使用しているArduinoは互換品です。

互換品とは言え、Arduinoはオープンソースであり複製して販売するのもライセンス的に問題なし。

そのため互換品の品質も悪くなく、それでいて値段は安いです。

正規品本体の値段程度で豊富な部品が多数ついています。

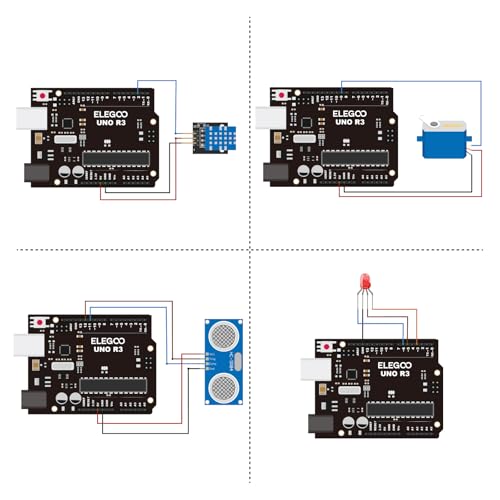

ELEGOO Arduino用UNO R3スターターキットレベルアップチュートリアル付 mega2560 r3 nanoと互換 [並行輸入品]

ELEGOO

ELEGOO Arduino用のUNO R3 最終版スタータキット UNOチュートリアル付 (63 Items)

ELEGOO

正規品（Arduino UNO R3）の本体単品がほしい方はこちらとなります。

Arduino Uno Rev3 A000066

Arduino (アルドゥイーノ)

Arduino入門編2では「Arduino UNO R4 Minima」「Arduino UNO R4 WIFI」にて遊ぶため今のところは正規品を使用。（まだ互換品が・・・ほぼない）

Arduino UNO R4 Minima [ABX00080] - Renesas RA4M1 - USB-C、CAN、DAC (12ビット)、OP AMP、SWDコネクター。

Arduino (アルドゥイーノ)

Arduino (アルドゥイーノ)

はじめに
Lesson 34 目標
準備
1. 必要なもの
使用部品説明
実践回路作成とコード作成
まとめ
最後に
Amazonでお得に買う方法

はじめに

本Lessonで使用する「振動センサ」は動作は単純。

静止状態ではオフ状態を維持し、外力により振動が発生するとオン状態。

ようするに加速度がセンサの限界に達するとオン状態になるということ。

構造も簡単。

中心軸に静止した動かない金属棒があり、そのまわりに振動で動く金属がバネのような状態で入っている。

振動することで、中心の金属にバネのような金属が触れ導通するという単純なしくみ。

「SW-18015」「SW-18015P」それぞれ、開放型と密閉型があります。
※上記のはずですが、Pがついていても開放型になっているものもAmazonにはあります。

Lesson 34 目標

本Lessonの目標は以下です。

１．振動センサの使い方を学習する
２．振動を検知するスケッチを描く
３．振動センサで遊ぶ

いつものように、遊ぶことが重要です。

今回のセンサは構造も単純。

揺らして、2本の金属がくっついたら導通というしくみ。

単純なだけに、使い道は色々あります。

ぶつかったら検知するとか・・・。

何か回るものにつけて、回転の遠心力を検知するとか・・・。

準備

ではLessonの準備に取り掛かりましょう。

部品は「振動センサ」のみ。

型番「SW-18015」が実装されたモジュールがあると抵抗が面実装されています。

そのため、改めて10kΩの抵抗を用意する必要はありません。

センサだけでも、10kΩ程度の抵抗が1本あれば遊ぶことができます。

必要なもの

USB接続用のPC（IDE統合環境がインストールされたPC）
→管理人が勝手に比較したBTOメーカーを紹介しています。
UNO R3(以下UNO)、おすすめUNO互換品（ELEGOO）
PCとUNOを接続するUSBケーブル
ブレッドボード安価（大）、ブレッドボード安価（中）
※おすすめブレッドボード（大）、おすすめブレッドボード（中）
振動センサ SW-18015
10kΩ 1本、220Ω 1本
※10kΩはセンサ単体の場合必要。220ΩはLEDを使用する場合必要
M-M Jumper wire（UNOと部品をつなぐための配線）
M-F Jumper wire（UNOと部品をつなぐための配線）

※ジャンパワイヤーは「M-M」「M-F」を必要に応じて使い分けてください。

Jumper wire、抵抗は今後も頻繁に利用します。

Jumper wireはできれば、「オス-メスオス-オスメス –メス」の３種類を揃えておくことをお勧めします。

ELEGOO 120pcs多色デュポンワイヤー、arduino用ワイヤ—ゲ—ジ28AWG オス-メスオス-オスメス –メスブレッドボードジャンパーワイヤー

ELEGOO

短めが使いやすい場合も。

ブレッドボード・ジャンパーワイヤー 40*6ピン 10cm Emith デュポンケーブル Arduino Raspberry piに適用ジャンパー線 6本セット

Emith

抵抗も単品で揃えるよりはセットをおすすめします。

OSOYOO(オソヨー)金属皮膜抵抗器抵抗セット 10Ω~1MΩ 30種類各20本入り合計600本 (600本セット)

OSOYOO

ELEGOO 17値1％抵抗器、0オーム〜1Mオーム（525本）

ELEGOO

抵抗、LEDなどを個別でセット品を購入しても、そんなに使わない！

という方は、「電子工作基本部品セット」が使い勝手が良い。

OSOYOO(オソヨー) 電子工作基本部品セット LED 5色合計100PCS 金属皮膜抵抗器 30種類合計600本電解コンデンサ 12種類合計120本セラミックコンデンサー 30種類合計300本ダイオード 8種類合計100本トランジスタ 17種類合計170本 (電子部品セット6種類)

OSOYOO

使用部品説明

「SW-18015」の振動センサについて説明していきます。

振動センサ　SW-18015　実物写真

下の写真が振動センサの実物写真です。

本Lessonで使用するものは、基板実装されたものです。

実装されているセンサはSW-18015。

また図に示す赤枠部分に10kΩが面実装されています。

センサ単体で使用する場合は、この10kΩに相当する抵抗を用意してください。

振動センサ　回路図

振動センサの回路図を示します。

10kΩが実装されたモジュールの回路図となります。

センサ単体で組む場合は、10kΩを別に用意して下に示す回路図通りに組んでください。

１：VCC　 Arduinoの5Vに接続
２：GND　ArduinoのGNDに接続
３：S　　 Arduinoで処理するピンに接続

製造メーカーによって、GND(-)とSの位置が逆の場合もあります。

振動センサ　SW-18015　仕様

ある意味ただのスイッチのため省略します。

遊び、学習を想定していますので、耐久性等々も気になりません。

Arduinoの仕様範囲内で使用していれば問題になることもありません。

遊び、学習以外での使用用途をお考えの場合はデータシートを必ず確認しましょう。

実践回路作成とコード作成

最初に回路図を確認してください。

次に、回路図に合わせて部品を接続します。

最後にコードを書いて、振動センサを動かしていきましょう。

Arduinoのピン配置を確認したい方は番外編02を参照してください。

Arduino 入門番外編 02 【外観とピン配置】

本日は、番外編02 Arduino UNO R3 外観とピン配置です。arduinoの入門編を書いていて、arduino自体の説明をしたいと考えていました。やはり、arduino自身のことを理解しておいた方が良いですよね。ということで番外編…

回路図

振動センサが実装されたモジュールの端子を接続していきます。

Arduinoはデジタル入力ピンとして10、デジタル出力として13を使用。

あとは、５VとGNDのみ。

補足情報
デジタル出力の13を利用した場合、Arduinoに実装されたLEDをON/OFFできます。
そのため、外付けでのLEDは本来不要です。
本Lessonでは、ON/OFFを分かりやすくするためにLEDを使用しています。

回路図がこちら。
※LEDが不要の場合は、13番ピンには何も接続する必要はありません。

こちらがブレッドボード図。

回路図は「fritzing」を利用しています。

「fritzing」の使い方は下記を参照してください。

Arduino 入門番外編 01 【回路図を書こう fritzing】

UNOの実際の回路を写真で掲載しても、接続がわかりずらいかなと考えていました。前々から「fritzing」を利用して回路を描くことで、わかりやすくしたいと考えていました。そこで本日は、「fritzing」のインストールと回路図を描くことに挑…

接続

下図に示すように、用意した部品を使用して接続しましょう。

部品は「振動センサ」、LED、抵抗のみとなります。
※SW-10815が実装されたモジュール

部品は3個、接続は簡単です。

振動センサと接続するジャンパーワイヤーはF-Mを使用してます。

そのため、Arduinoに面実装されているLEDで確認する場合はブレッドボードもいりません。

使用するポートは、デジタル入力10、デジタル出力13、5V、GND。

穴に挿入しづらいときは、ラジオペンチなどを使用してください。

コードの書き込み

接続が終わったら、USBケーブルを使用してUNOにプログラムを書き込んで行きましょう。

コードを書き終えたら、いつでも利用できるように「ファイル」⇒「名前を付けて保存」で保存しておきましょう。

コマンド説明

本Lessonでは、特に新しいコマンドはありません。

サンプルコード

本Lessonのスケッチではデジタル出力として13を指定しています。

そのため、外付けのLEDがなくてもArduinoに面実装されているLEDが「点灯」「消灯」します。

面実装されたLEDで確認できるため外付けのLEDはなしでもかまいません。

//Lesson 34 振動センサ（振動スイッチ）
//振動を検出するセンサ
//https://omoroya.com/

//★補足★
//使用部品 SW-18015 or sw-18015

int led = 13; //振動センサ状態の出力先
int vib = 10; //振動センサの信号ピン接続先
int val;      //変数設定

void setup () {
  pinMode(led, OUTPUT); //13番ピンをOUTPUT指定
  pinMode(vib, INPUT);  //10番ピンをINPUT指定
}

void loop () {
  val = digitalRead(vib) ;   //10番ピンの状態を読みとり

  if (val == HIGH) {         //10番ピンが"HIGH"振動がない場合
    digitalWrite(led, LOW);  //13番ピンにLowを出力
  }
  else if (val == LOW) {     //10番ピンが"LOW"振動がある場合
    digitalWrite(led, HIGH); //13番ピンに"HIGH"を出力
    delay(500);              //振動したことを分かりやすくするため点灯時間を長めに
  }
}
