Arduino 入門 Lesson 15 【赤外線受信センサモジュール編】

Arduino-lesson15-00 Arduino入門編
記事に広告(アフィリエイト広告)が含まれています。
スポンサーリンク
子供と一緒に始める マイコンプログラム
Arduino 入門
Lesson 15
【赤外線受信センサモジュール編】

「Arduino」を使ったマイコンプログラミングを子供と一緒に学習するブログ。

少しずつ、子供と一緒に楽しみながら気長にアップしてく予定です。



更新情報
1.本記事で使用するIRremote.hライブラリのコマンド説明を追記しました。
2.サンプルコードに解説コメントを追記しました。



本日はLesson 15 赤外線受信センサモジュール編です。
※テレビ、エアコンに内蔵されている受信器のことです。

赤外線LEDがあれば、送信機側もArduinoで作ることができます。

今回は、受信機側のセンサについて学習します。
※KY-022の型番で検索すれば、色々とでてきます。



赤外線受信センサでステッピングモーターを操作しているLessonもあります。

TVのリモコンで操作するため、なかなか面白いLessonかと思っています。



本Lesson解説で使用しているのはArduino互換品です。

互換品とは言え、Arduinoはオープンソースであり複製して販売するのもライセンス的に問題なし。

そのため互換品の品質も悪くなく、それでいて値段は安いです。

正規品本体の値段程度で豊富な部品が多数ついています。



スポンサーリンク

はじめに

今回は赤外線受信センサモジュールについて理解したいと考えています。

送信機側については、別のLessonで解説したいと考えています。



モジュールとういう名前の通り、受光部と基板がセットになったモジュールです。

Amazonでも購入できますので確認してみてください。

ネットで検索する場合は「KY-022」で検索してみてください。



こちらは、受信機と送信機のセット。

購入する場合は学習用として「受信と送信のセット」をおすすめします。



モジュール化された受信機のみの場合



学術的に「赤外線」、「赤外線センサ」とは何か?

ここは、Wikipediaにおまかせします。

Wikipedia 赤外線

赤外線(せきがいせん)は、可視光線の赤色より波長が長く(周波数が低い)、電波より波長の短い電磁波のことである。ヒトの目では見ることができない光である。英語では infrared といい、「赤より下にある」「赤より低い」を意味する(infra は「下」を意味する接頭辞)。分光学などの分野ではIRとも略称される。対義語に、「紫より上にある」「紫より高い」を意味する紫外線(英:ultraviolet)がある。

Wikipedia 赤外線センサ

赤外線センサ(せきがいせんセンサ)は、赤外領域の光(赤外線)を受光し電気信号に変換して、必要な情報を取り出して応用する技術、またその技術を利用した機器。人間の視覚を刺激しないで物を見られる、対象物の温度を遠くから非接触で瞬時に測定できるなどの特徴を持つ。



Lesson 15目標

赤外線受信器モジュールの「使い方を理解」します。

また、「家にあるリモコンからの送信データを受信してシリアルモニタに表示」させます。

最後に、本Lessonも、「遊ぶというところが一番大事」なところです。



今回は「ライブラリ」を使っていく予定です。

ライブラリを使わない場合については、別のLessonとしたいと考えています。
※自作しようとする場合、コードが結構長くなります。。。



準備

ではLessonの準備に取り掛かりましょう。

今回も部品は多くないので、すぐに実践に移ることができます。



必要なもの



今回下記は使用しませんが、F-M Jumper wireがない場合はブレッドボードを使用してください。



Jumper wire、抵抗は今後も頻繁に利用します。

Jumper wireはできれば、「オス-メス オス-オス メス –メス」の3種類を揃えておくことをお勧めします。

短めが使いやすい場合も。



抵抗も単品で揃えるよりはセットをおすすめします。



抵抗、LEDなどを個別でセット品を購入しても、そんなに使わない!

という方は、「電子工作基本部品セット」が使い勝手が良い。



使用部品説明

赤外線センサ受信モジュールについて説明していきます。

赤外線センサ受信モジュールは、テレビなどのリモコンから送信された信号を受信するモジュールです。

実際には、送信機側赤外線LEDの「点灯」、「消灯」のパターンを受信機側で読み取ることで実現しています。



今回のLessonでは、上記のフォーマットに従って送信されるパターンを赤外線受信センサモジュールで読み取るということになります。

受信したパターンを、シリアルモニタに出力すれば内容を読み取ることができるわけです。



赤外線受信センサモジュール仕様

下の写真が、赤外線受信センサモジュールです。

私が購入したELEGOO UNO キットには、合わせて梱包されています。

Arduino-lesson15-01



端子は全部で3つあります。

上から、G:GND、R:5V、Y:DATAとなります。

購入したメーカーにより「G」、「R」、「Y」の記号は異なりますが「GND」、「5V」、「DATA」は同じです。

項目 内容
G GNDに接続
R 5Vに接続
Y 受信データの出力



受信部分は型番「1838」で検索するとでてきます。

例えばAmazonで検索する場合は下記などを見てみてください。

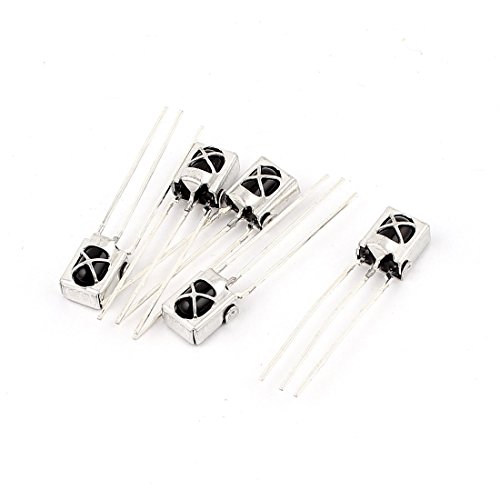

●単品



●モジュール(購入はモジュール化されたこちらが便利)



物によって多少の違いはありますが主な仕様は下記となります。

項目 仕様 単位
電源電圧 2.7~5.5 V
受信範囲 ~18(角度による)
受信角度 90(中心から45)
周波数(Peak) 38 KHz
波長(Peak) 940 nm



詳細なデータシートが下記にありましたので気になる方はご覧になってください。

参考仕様 → 1838 受光部センサ仕様



赤外線通信のしくみ

送信側は赤外線LEDの「点灯」、「消灯」を繰り返すことによって命令を送信します。

受信側は、その「点灯」、「消灯」を読み取ることで命令を受信します。

簡単な概念図がこちら。
※発光する周波数は、一般的に38[KHz]が使われています。

Arduino-lesson15-02

また、送信するパターンは、一般的に定められた共通フォーマットを利用しています。

家電などで利用されている赤外線リモコンの場合、一般的に下記に示すフォーマットが使われています。

代表的なフォーマット
・NECフォーマット
・SONYフォーマット
・家製協フォーマット



フォーマットの詳細に関して興味があるかたは、下記のサイトが参考になります。

赤外線リモコンの通信フォーマット



実践 回路作成とコード作成

最初に回路図を確認してください。

次に、回路図に合わせて部品を接続します。

最後にコードを書いて、家電製品のリモコンで確認していきましょう。



Arduinoのピン配置を確認したい方は番外編02を参照してください。



回路図

回路図がこちら。

部品が1つのみでF-M Jumper Wireを使用しているため接続は簡単です。
G:GND、R:VCC、Y:OUT に対応します。

Arduino-lesson15-03



こちらがブレッドボード図。
※F-M jumper wireのみで結線できます。

Arduino-lesson15-04



回路図は「fritzing」を利用しています。

「fritzing」の使い方は下記を参照してください。



接続

下図に示すように、用意した部品を使用して接続しましょう。

部品は赤外線受信センサモジュールのみです。

F-M Jumper Wireのみで接続しています。

M-M Jumper Wireしかないかたはブレッドボードを使用してください。

Arduino-lesson15-05



使用するポートは、デジタル入力ピンの「11」。

電源の「5V」、「GND」です。

穴に挿入しづらいときは、ラジオペンチなどを使用してください。



コードの書き込み

接続が終わったら、USBケーブルを使用してUNOにプログラムを書き込んで行きましょう。

今回はライブラリを利用します。

IRremote.h」を下記のいずれかで使えるようにしてください。

注意
本Lessonのサンプルコードを動かす場合、「IRremote.h」のライブラリバージョンは「2.80以下」でご使用ください。
IDEの統合環境から
1.Zip形式のライブラリをインクルード
2.ライブラリの管理
どちらでも可能です。



1.Zip形式のライブラリをインクルードする場合
以下から「IRremote.zip」をダウンロード。
ダウンロードサイト github.com
2.ライブラリの管理からインストールする場合。
「IRremote」で検索。
IRremote by shirriffをインストール



ライブラリの追加方法の詳細に関しては以下を参照ください。



上記のgithub.comの「IRremote.zip」にはデモ用のサンプルコードがあります。

今回は、デモ用のサンプルコードを参考にしています。



コマンド説明

IRremote.h ライブラリのコマンドについて解説します。

下記、コマンドの使い方を理解してスケッチ(コード)を読んでみてください。



IRremote.hコマンド一覧

コマンド 内容
IRrecv xxx(pin) 受信で使用するオブジェクトの作成。
xxx:オブジェクト名
pin:使用するピン番号例
オブジェクト名:irrecv
使用するピン番号:12
IRrecv irrecv(12);
xxx.enableIRIn() 作成したオブジェクト名で赤外線受信スタート。


オブジェクト名irrecvで赤外線受信スタート
irrecv.enableIRIn();

decode_results yyy 受信情報の格納先を指定。
yyy:格納先変数格納されるデータ一覧
decode_type:メーカ名
value:受信データ
bits:受信データのビット数
rawbuf[]:制外線ON/OFFにかかる時間
rawlen:赤外線ON/OFFの回数例
1.resultsという格納先を作成
decode_results results;
2.受信データの取得
data = results.value;
xxx.decode(&yyy) 受信の確認。
xxx:オブジェクト名
yyy:格納先変数
返り値:未受信0/受信1例
真であればif文内実行
if (irrecv.decode(&results))
{
・・・
}
xxx.resume() .decode()の返り値をリセット。
.decodeと.resume()はセットで使用。
xxx:オブジェクト名例
オブジェクト名irrecvの返り値をリセット
irrecv.resume();



サンプルコード

サンプルコードを下記に示します。

単純に受信したデータをシリアルモニタに表示すだけのコードです。
※16進表示です。

16進表示は2進表示4桁分を一文字で表した状態です。

0000 ⇒ 0(10進数で0)
1111 ⇒ F(10進数で15)



ライブラリを使用していますので、ライブラリ内の定義された関数を使用しています。

わかりずらいかと思いますが、受信データを受け取ってシリアルモニタに表示というコードです。

//Lesson15 赤外線受信センサモジュールサンプルコード
//https://omoroya.com

#include <IRremote.h>

int RECV_PIN = 11; //デジタルIOの11番ピンを受信データ入力用に設定

IRrecv irrecv(RECV_PIN); // 受信で使用するオブジェクトを作成 'irrecv'
decode_results results;  // 受信情報の格納先を作成 'results'

void setup(){
Serial.begin(9600);
irrecv.enableIRIn();     // 作成したオブジェクトで赤外線受信をスタート
}

void loop() {

if (irrecv.decode(&results)) {      // 受信したかどうかの確認 未受信=0/受信=1
Serial.println(results.value, HEX); //16進表示
irrecv.resume();                    // .decode()の返り値をリセット
}
delay(100);
}

ライブラリを使用しているため、classを使用した関数となっています。

classに関しては、別Lessonで説明したいとかんがえます。

本Lessonでは、こんなもの程度に認識していただければと考えます。



動作確認

では、さっそく動作を確認していきます。

家にあるPanasonic製のテレビリモコンを使ってみました。



結果はこちら。
※IDEの「ツール」⇒「シリアルモニタ」を開いて確認してください。

リモコン 測定値
電源
ボタン
Arduino-lesson15-06

ボタン
Arduino-lesson15-07
音量+
ボタン
Arduino-lesson15-08
音量ー
ボタン
Arduino-lesson15-09

リモコンボタンを押すことによって16進表示でデータが読み取れているのがわかるかと思います。

テレビ側はこのデータを処理することによって制御されます。



普段、何気なしに使っているリモコンからこんなデータが送られていたんですね。

しかも、送り方は赤外線の点滅という単純な方法です。



これを応用すれば、読み取ったデータによってArduino UNOに何かをさせるといったことができそうです。

こちらは、基礎編が終わって応用編で取り組んでみたいと考えています。



まとめ

今回は以下の内容について理解してもらいました。

今回も項目3の遊ぶことが一番の目標でした。

1.赤外線受信器モジュールの「使い方を理解」する。
2.「家にあるリモコンからの送信データを受信してシリアルモニタに表示」させる。
3.楽しんで遊ぶ。



最後に、本Lessonも、「遊ぶというところが一番大事」なところです。



いかがだったでしょうか。

Lesson 15 赤外線受信センサモジュール編はここまで。

ぜひ、みなさんも子供と一緒にやられてみることをお勧めします。



今回は、リモコンから送信されているデータを表示しているだけです。

しかし、普段何気なく使っているリモコンの情報を目に見える形にかえることができる。

子供にとっては、目に見えないものが見えるだけでも感動すると思います。



赤外線受信センサでステッピングモーターを操作しているLessonもあります。

TVのリモコンでステッピングモーターを操作するため、なかなか面白いLessonかと思っています。



次回Lesson 16はLCD モジュール編です。

液晶ディスプレイに文字を表示させて遊びます。

Arduinoを使いこなすためにも、LCDモジュールは重要です。

ぜひ、一緒に遊びましょう。

Arduino 入門 Lesson 16 【LCD モジュール編】
「Arduino」を使ったマイコンプログラミングを子供と一緒に学習するブログ。本日はLesson 16 LCD モジュール編です。「1602 LCD モジュール」の使い方を学習します。LCDモジュールの使い方を学習できれば、他の電子部品で得…
